Запасные части для ротационной печи QUASAR - Часть 6

Запасные части для ротационной печи QUASAR

Рисунок 28 Рисунок 29-30 Рисунок 31 Рисунок 32 Рисунок 33

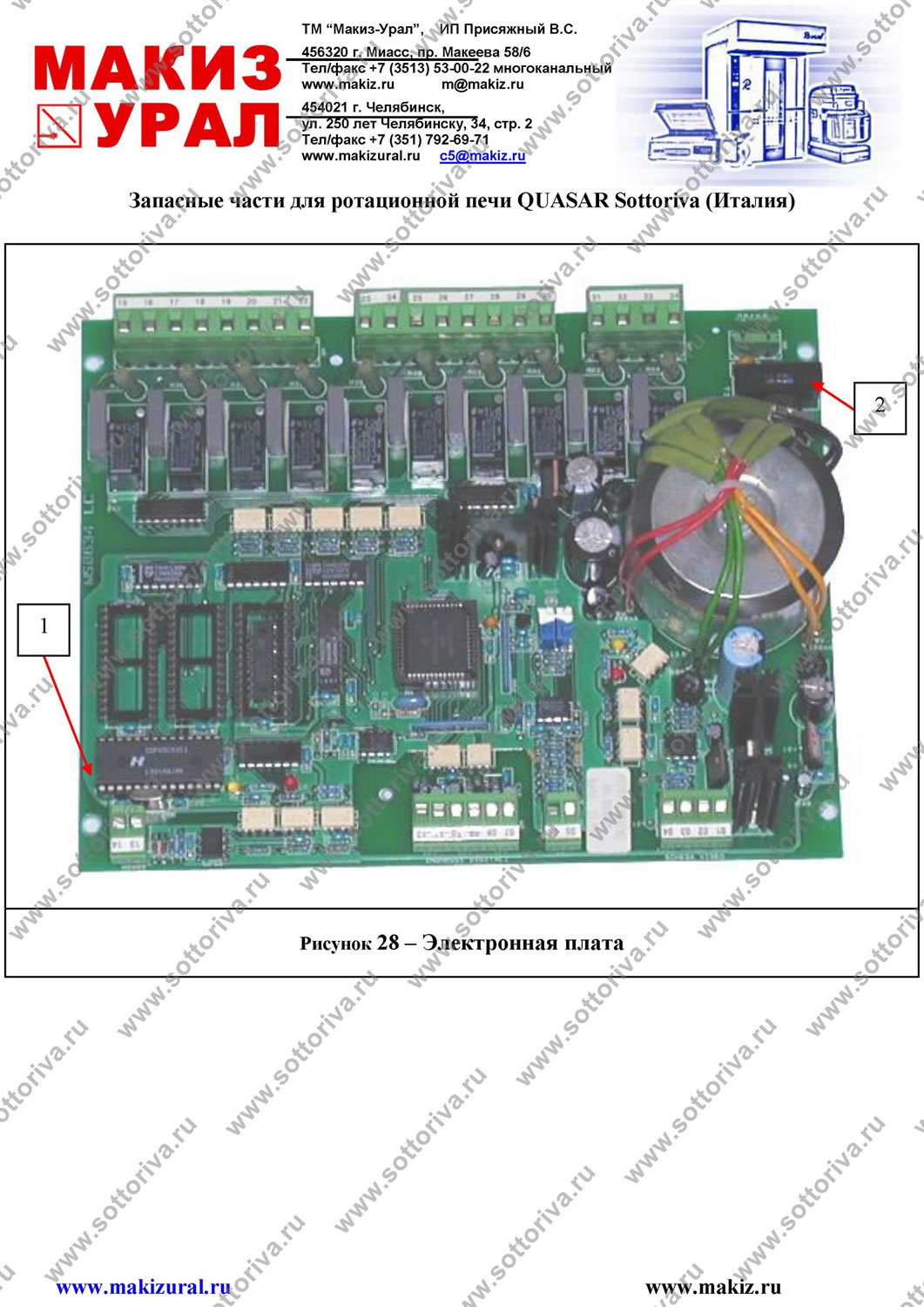

Рисунок 28 – Электронная плата
Поз. Код Описание
1 39960064 Предохранитель F 5x20 T 1A
2   Электронная плата

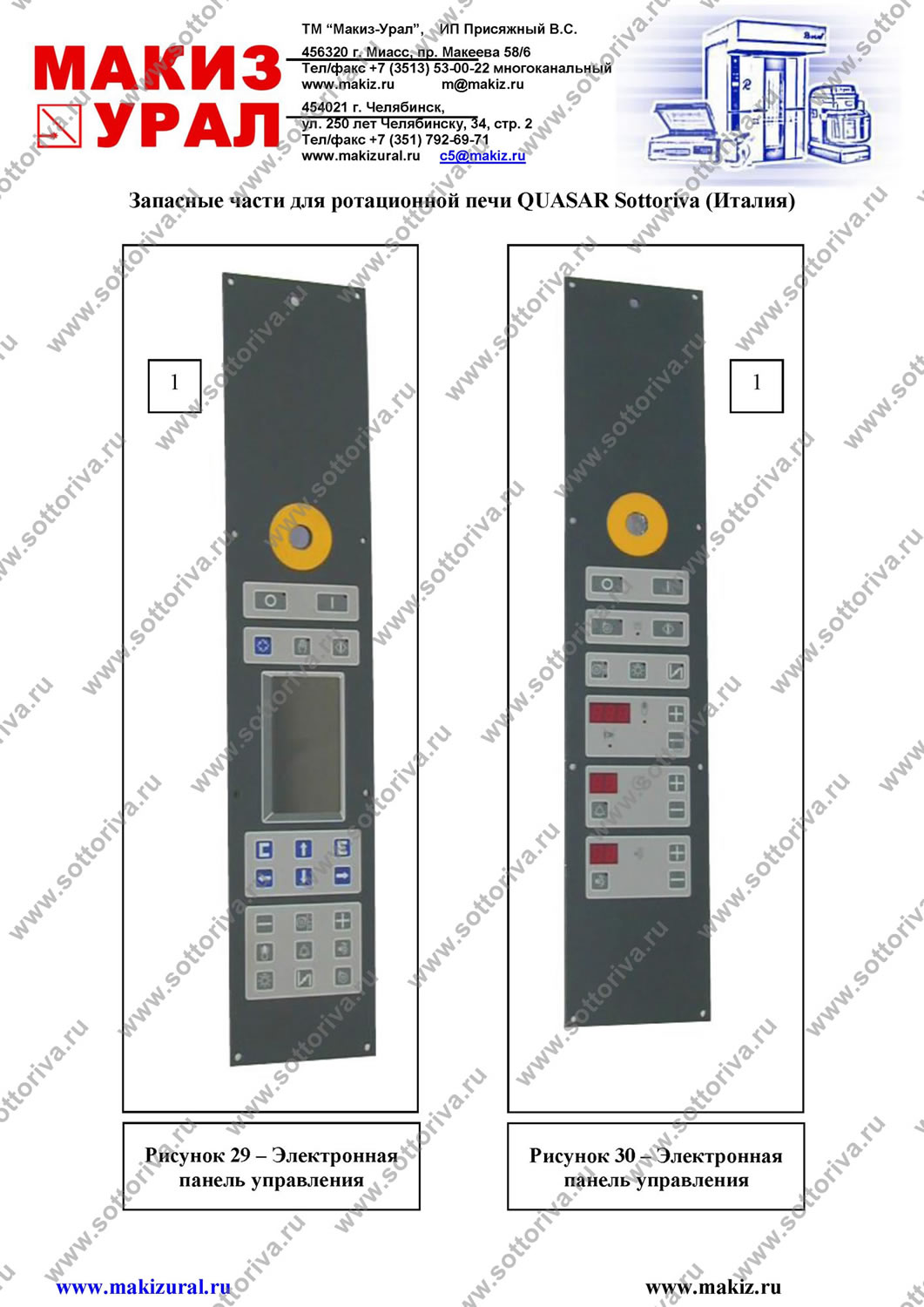

Рисунок 29 – Электронная панель управления
Поз. Код Описание
1 35000006 Электронная панель управления с ЖК-экраном мод. PD 1

Рисунок 30 – Электронная панель управления
Поз. Код Описание
1 35000007 Электронная панель управления мод. PD 2

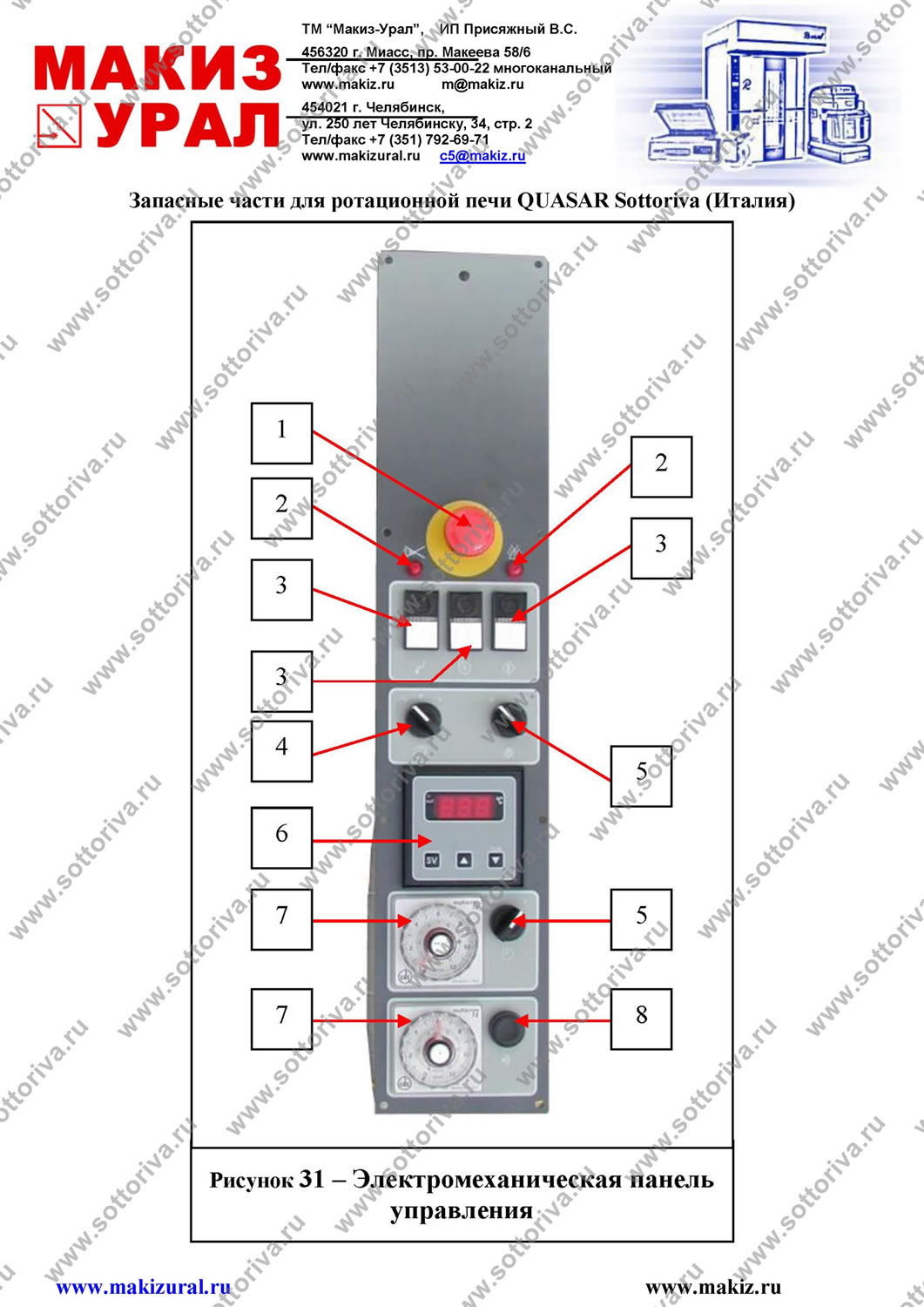

Рисунок 31 – Электромеханическая панель управления
Поз. Код Описание
1 39910006 Нажимная кнопка-грибок
2 39950007 Красная сигнальная лампочка 24v
3 39910011 Двухпозиционная кнопка пуска и останова с индикацией
4
5 39960007 Двухпозиционный переключатель пуска и останова ON/OFF
6 35000010 Терморегулятор мод. EC9 400°
7 39930005 Таймер 1400B 12 704 24 v
8 39910001 Черная нажимная кнопка

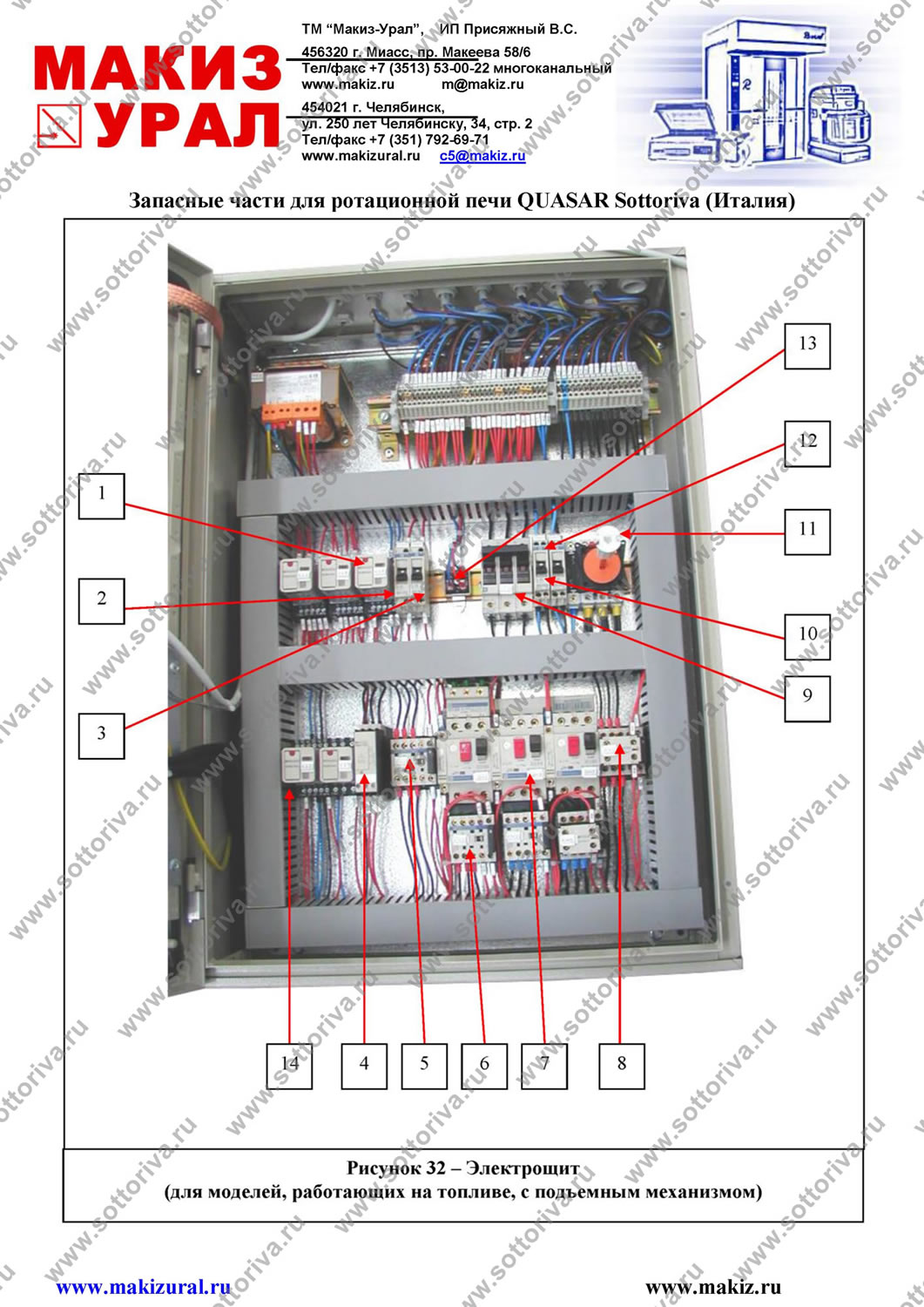

Рисунок 32 – Электрощит (для моделей, работающих на топливе, с подъемным механизмом)
Поз. Код Описание
1 39920018 Реле UNDECAL RUN31A21B7
2 39960009 Автоматический выключатель GB2 CD 09 (Автоматический выключатель QF2)
3 39960008 Автоматический выключатель GB2 CD 09 (Автоматический выключатель QF3)
4 39960007 Реле RM4 TG20
5 39920005 Выключатель удаленного управления LC1K09 10B7
6 39920005 Выключатель удаленного управления LC1K09 10B7
7   Автоматический выключатель защиты электродвигателя GB2 CD.  (величину силы тока в амперах смотрите на компонентах)
8 39920005 Выключатель удаленного управления LC1K09 10B7
9 39960012 Патрон предохранителя 6K1DF
10   Автоматический выключатель защиты электродвигателя GB2 CD.  (величину силы тока в амперах смотрите на компонентах)
11   Главный выключатель
  39960002 Изолятор
  39960040 Блок-контакт рабочего ноля V211
  39960050 Верхняя крышка
  39960047 Нижняя крышка
  39960036 Ручка KAF1PZ
  39960043 Ось VZ 17
  39960045 Панель для блокировки дверцы KZ32
12   Автоматический выключатель защиты электродвигателя GB2 CD.  (величину силы тока в амперах смотрите на компонентах)
13 39970011 Диодный мост
14 39920018 Реле UNDECAL RUN31A21B7

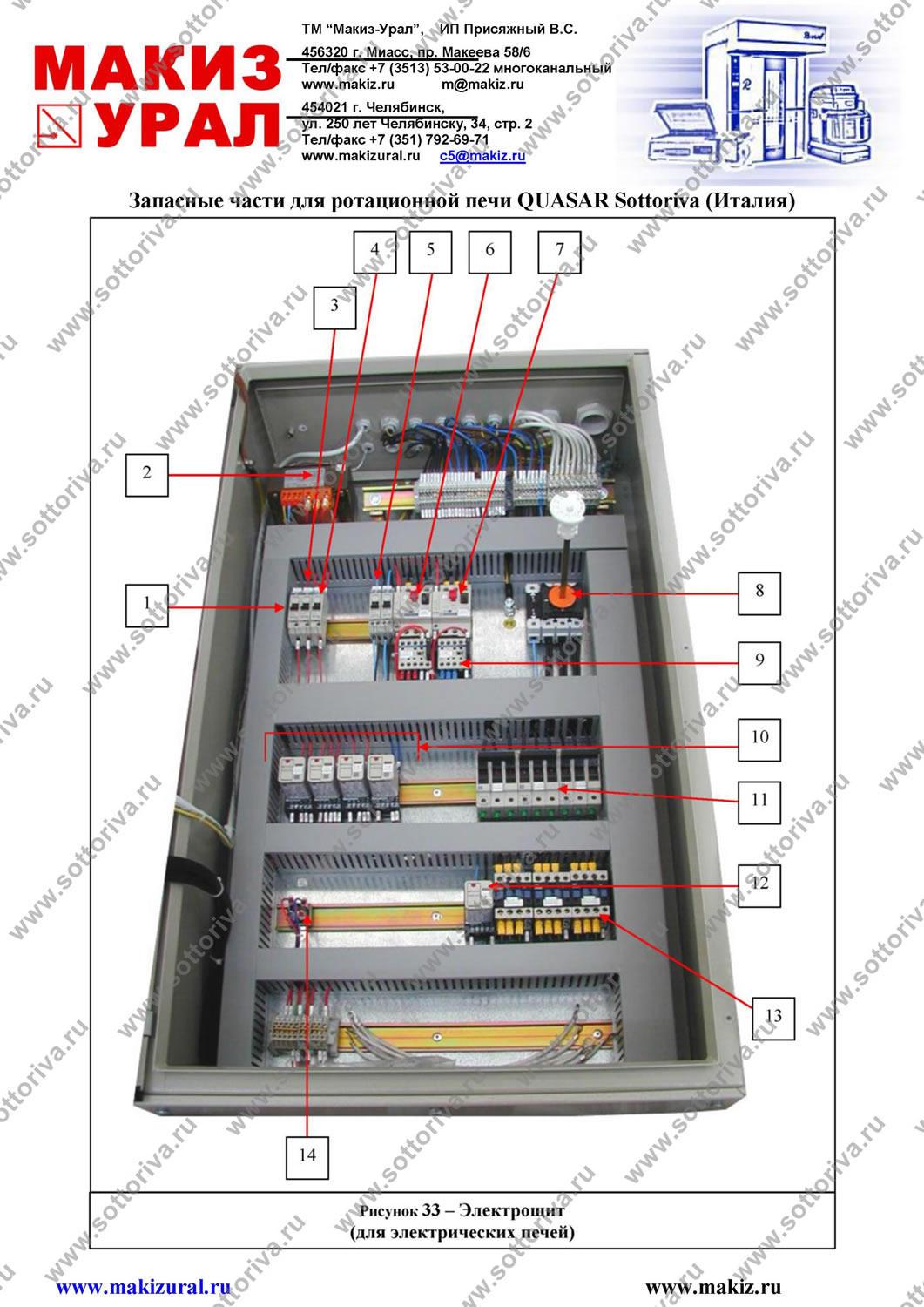

Рисунок 33 – Электрощит (для электрических печей)
Поз. Код Описание
1 39960007 Автоматический выключатель освещения GB2CB10  (QF4)
2 39940007 Трансформатор для цепей управления 400VA 0-230-240  12-0-12V
3 39960011 Автоматический выключатель защиты  GB2 CB09 (QF6)
4 39960006 Управляющий выключатель GB2 CB08  (QF5)
5 39960008 Автоматический выключатель защиты трансформатора GB2 CD07 (QF3)
6   Автоматический выключатель защиты электродвигателя тележки (QM2) (величину силы тока в амперах смотрите на компонентах)
7   Автоматический выключатель защиты электродвигателя вентилятора(QM3) (величину силы тока в амперах смотрите на компонентах)
8   Главный выключатель
  39960002 Изолятор
  39960040 Блок-контакт рабочего ноля V211
  39960050 Верхняя крышка
  39960047 Нижняя крышка
  39960036 Ручка KAF1PZ
  39960043 Ось VZ 17
  39960045 Панель для блокировки дверцы KZ32
9 39920005 Контактор 24V для тележки и вентилятора
10 39920018 Реле UNDECAL 24V RUN31A21B7
11 39960012 Патрон предохранителя GK1DF
12 39920018 Реле UNDECAL 24V RUN31A21B7
13   Контактор блока нагревательных элементов 1°-2°-3° (модель смотрите на компонентах)
14 39970011 Диодный мост 25° 600V
